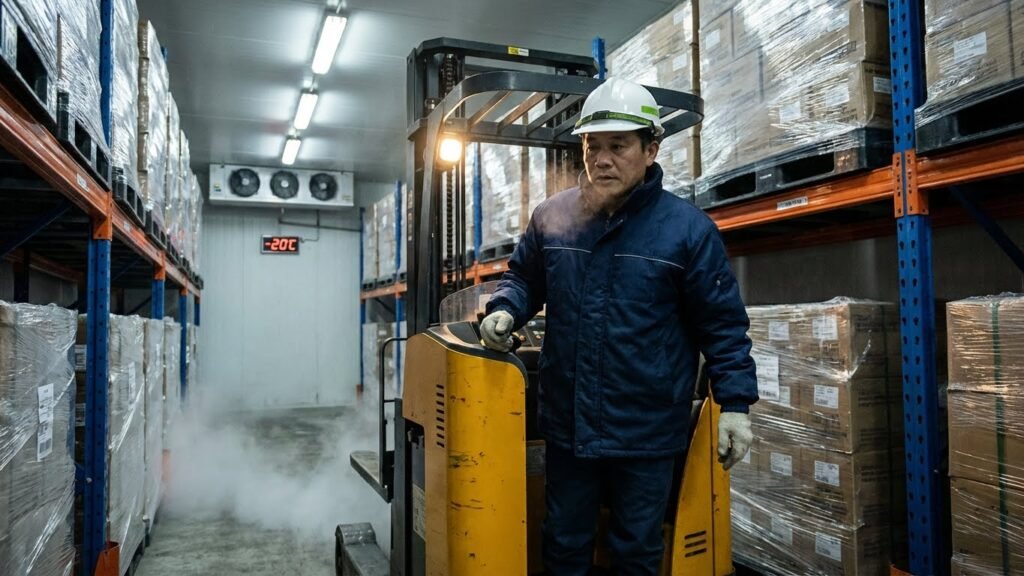

THIẾT KẾ KHO LẠNH 90M³ CÓ XE NÂNG/THANG MÁY

THIẾT KẾ KHO LẠNH 90m³ có tích hợp xe nâng hoặc thang máy tải hàng là một bài toán kỹ thuật phức tạp, đòi hỏi sự tính toán chính xác về kết cấu sàn, tải trọng, bán kính quay xe và lối đi vận hành. Chỉ cần một sai sót nhỏ trong thiết kế kho lạnh, sàn có thể nứt lún, xe nâng không quay đầu được hoặc kho nhanh xuống cấp. Trong bài viết này, chuyên gia AVG sẽ phân tích chi tiết cách thiết kế kho lạnh 90m³ đạt chuẩn chịu lực – tối ưu không gian – vận hành an toàn lâu dài.

THIẾT KẾ KHO LẠNH không còn là câu chuyện “lắp xong là chạy”

Trong nhiều năm tư vấn và thi công, AVG nhận thấy một thực tế:
rất nhiều kho lạnh dung tích nhỏ (80–100m³) được thiết kế như kho thủ công, nhưng lại vận hành như kho công nghiệp.

Chủ đầu tư muốn:

Đưa xe nâng vào để tăng năng suất
Hoặc tích hợp thang máy tải hàng để liên thông tầng
Nhưng lại không thay đổi tư duy THIẾT KẾ KHO LẠNH ngay từ đầu

Hậu quả thường gặp:

Xe nâng vào thì nứt sàn sau vài tháng
Lối đi quá hẹp → xe không quay đầu
Dàn lạnh, đèn, trần kho bị va chạm
Kho nhanh xuống cấp, phát sinh chi phí sửa chữa lớn

Với dung tích 90m³ (tương đương 30–35m² diện tích sàn), mỗi mét vuông đều rất “đắt giá”. Vì vậy, THIẾT KẾ KHO LẠNH có xe nâng/thang máy bắt buộc phải là thiết kế kỹ thuật tổng thể, không thể làm theo kinh nghiệm cảm tính.

I. VÌ SAO THIẾT KẾ KHO LẠNH 90M³ CÓ XE NÂNG LÀ BÀI TOÁN KHÓ?

Ở quy mô 90m³, kho lạnh nằm ở “ranh giới” giữa:

Kho nhỏ – thao tác thủ công
Kho công nghiệp – cơ giới hóa

Khi đưa xe nâng hoặc thang máy vào, kho lạnh sẽ phát sinh 3 bài toán kỹ thuật lớn:

Sàn kho lạnh chịu lực như thế nào?
Lối đi có đủ cho xe quay đầu và thao tác an toàn không?
Có bị lãng phí thể tích lưu trữ vì thiết kế sai layout không?

Nếu THIẾT KẾ KHO LẠNH không giải quyết đồng thời cả 3 yếu tố này, kho sẽ:

Hoặc không vận hành được như mong muốn
Hoặc “ăn mòn” chi phí vận hành trong suốt vòng đời sử dụng

II. THIẾT KẾ SÀN KHO LẠNH CHỊU TẢI – YẾU TỐ SỐNG CÒN (H2)

1. Vì sao sàn Panel không thể dùng cho xe nâng?

Trong THIẾT KẾ KHO LẠNH thông thường, nhiều kho nhỏ sử dụng:

Sàn Panel PU/PIR
Hoặc sàn lắp ghép tiêu chuẩn

Giải pháp này chỉ phù hợp cho kho thao tác tay, KHÔNG phù hợp cho:

Xe nâng tay
Xe nâng điện
Hoặc xe nâng đứng lái

Nguyên nhân:

Panel không chịu được tải tập trung của bánh xe
Dễ lún cục bộ → nứt mối ghép → phá hủy lớp cách nhiệt

AVG khẳng định:
👉 THIẾT KẾ KHO LẠNH có xe nâng bắt buộc phải dùng sàn bê tông bù nhiệt chuyên dụng.

2. Cấu tạo sàn bê tông bù nhiệt chuẩn trong THIẾT KẾ KHO LẠNH

Một hệ sàn chịu lực đúng chuẩn bao gồm:

🔹 Lớp nền bê tông hiện hữu

Đầm chặt, xử lý phẳng
Đảm bảo không lún nền

🔹 Lớp cách nhiệt chịu nén cao

XPS tỷ trọng cao hoặc PIR tấm rời
Chịu nén ≥ 300 kPa
Không biến dạng dưới tải xe

🔹 Lớp bê tông cốt thép

Độ dày phổ biến: 100–150mm
Gia cường lưới thép hoặc thép cây
Thiết kế theo tải xe (1–1.5 tấn)

🔹 Khe co giãn nhiệt

BẮT BUỘC trong THIẾT KẾ KHO LẠNH
Tránh nứt sàn khi sốc nhiệt

🔹 Lớp hoàn thiện

Sơn Epoxy chống trượt
Hoặc đánh bóng tăng cứng (Hardener)

👉 Đây là cấu trúc sàn mà AVG áp dụng cho 100% kho lạnh có xe nâng, kể cả kho chỉ 80–90m³.

III. THIẾT KẾ LỐI ĐI XE NÂNG – “CHUẨN TỪNG MILIMET” (H2)

1. Bán kính quay xe – yếu tố quyết định layout

Trong THIẾT KẾ KHO LẠNH, nhiều kho bị thất bại chỉ vì tính sai bán kính quay xe.

Loại xe nâng	Lối đi tối thiểu
Xe nâng tay	1.4 – 1.6m
Xe nâng điện đứng lái	2.6 – 2.8m
Xe nâng điện ngồi lái	>3.0m (không khuyến nghị)

📌 Với kho 90m³, AVG khuyến nghị xe nâng điện đứng lái vì:

Bán kính quay nhỏ
Nâng cao tốt
Không “ăn” quá nhiều diện tích kho

2. Tối ưu layout xếp hàng trong THIẾT KẾ KHO LẠNH

AVG thường áp dụng 2 mô hình chính:

🔹 Kệ Selective

Linh hoạt
Dễ lấy hàng
Lối đi rộng hơn

Phù hợp kho:

Nhiều mã hàng
Xuất nhập thường xuyên

🔹 Kệ Drive-in

Tối ưu đến 80% thể tích
Xe nâng đi vào trong kệ

Phù hợp kho:

Ít mã hàng
Lưu trữ theo lô

👉 Việc chọn sai hệ kệ sẽ làm THIẾT KẾ KHO LẠNH mất đi lợi thế không gian, dù sàn chịu lực tốt đến đâu.

IV. THIẾT KẾ KHO LẠNH CÓ THANG MÁY TẢI HÀNG (H2)

1. Cửa kho và kiểm soát thất thoát nhiệt

Khi tích hợp thang máy, THIẾT KẾ KHO LẠNH cần chú ý:

Cửa trượt đồng bộ hành trình thang
Rèm nhựa PVC hoặc màn khí
Hạn chế sốc nhiệt tại cửa thang

Nếu bỏ qua chi tiết này:

Khu vực cửa sẽ đọng sương
Sàn trơn trượt
Tăng tải cho máy lạnh

2. Tính tải trọng tổng hợp

Trong THIẾT KẾ KHO LẠNH, tải trọng KHÔNG chỉ là hàng hóa.

Cần tính:

Trọng lượng xe nâng
Trọng lượng hàng
Trọng lượng cabin thang
Dao động khi thang vận hành

AVG luôn tách khung chịu lực thang máy khỏi vỏ kho để:

Tránh rung lắc
Không phá mối ghép Panel
Giữ độ kín khí lâu dài

V. NHỮNG SAI LẦM “CHẾT NGƯỜI” KHI THIẾT KẾ KHO LẠNH 90M³ (H2)

Qua hàng trăm dự án, AVG tổng hợp các lỗi phổ biến:

❌ Lối đi quá hẹp → xe va Panel
❌ Không chừa khe co giãn sàn → nứt sàn
❌ Không tính chiều cao nâng → vướng dàn lạnh
❌ Chọn xe nâng quá lớn so với kho

👉 Những lỗi này không thể sửa triệt để nếu kho đã lắp xong.

VI. GIẢI PHÁP THIẾT KẾ KHO LẠNH TỔNG THỂ TỪ AVG (H2)

AVG không bán kho lạnh rời rạc. AVG bán giải pháp vận hành.

Chúng tôi cung cấp:

Khảo sát thực tế mặt bằng
Tư vấn loại xe nâng phù hợp
Thiết kế sàn chịu lực chuẩn
Bản vẽ 2D – 3D chi tiết
Mô phỏng quy trình vận hành trước khi thi công

👉 Đây là cách AVG đảm bảo THIẾT KẾ KHO LẠNH đúng ngay từ đầu, không sửa chữa về sau.

VII. KẾT LUẬN TỪ CHUYÊN GIA AVG (Conclusion)

Kho lạnh 90m³ có xe nâng hay thang máy không hề nhỏ, nếu nhìn dưới góc độ kỹ thuật.

Muốn đầu tư hiệu quả, chủ đầu tư cần:

Tư duy THIẾT KẾ KHO LẠNH dài hạn
Không cắt giảm chi phí ở sàn và layout
Chọn đơn vị có kinh nghiệm thực tế

Bạn muốn đưa xe nâng vào kho lạnh 90m³ nhưng chưa biết sàn có chịu được không, lối đi bố trí thế nào cho hợp lý? Hãy liên hệ AVG để nhận tư vấn kỹ thuật và bản vẽ mặt bằng miễn phí ngay hôm nay.
